Paginação de revestimentos

Neste tutorial vamos demonstrar dois recursos que podem lhe ajudar na hora de paginar o revestimento em paredes.  O primeiro é a criação de faixas com altura definida nas propriedades dos estilos de revestimento e o segundo será editar os revestimentos do lado de uma parede desenhando uma paginação personalizada

Criando faixas nos estilos de revestimentos

Este recurso permite criar estilos que criam revestimentos em meia parede automaticamente, como por exemplo, azulejos até 110 cm de altura e o restante revestido com a pintura padrão. Também podem ser usados para criação de faixas de sinalização em paredes de estacionamento além de outros usos.

             Meia parede

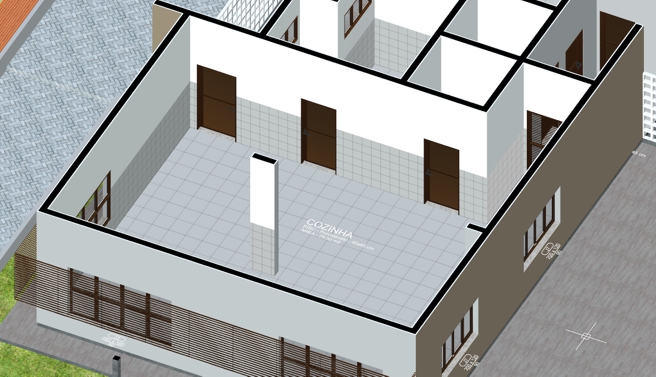

            Exemplo de revestimento de meia parede aplicado nas paredes da cozinha de uma escola
        Faixas de estacionamento

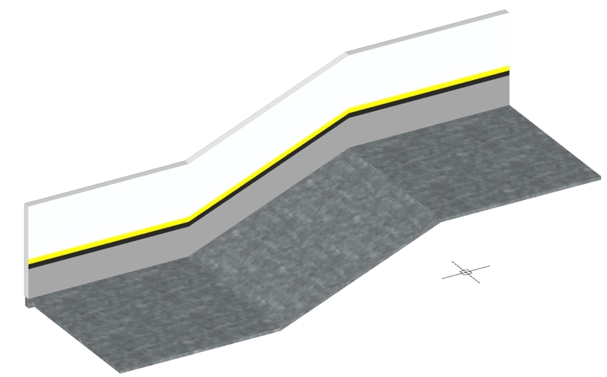

            Exemplo de faixas de paginação utilizadas para sinalizar as paredes de um estacionamento

  1. Crie um novo estilo de revestimentos ou abra da biblioteca. Para saber mais, acesse esse artigo;
  2. Clique sobre o botão Revestimentos Revestimentos;

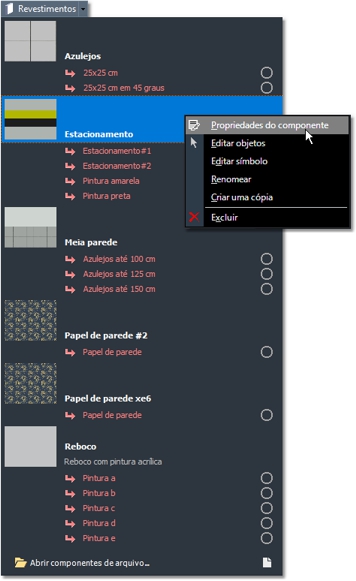

  3. Clique com o botão direito do mouse sobre o estilo de componente que deseja editar e no menu selecione a opção Propriedades do componente;

            Propriedades do revestimento

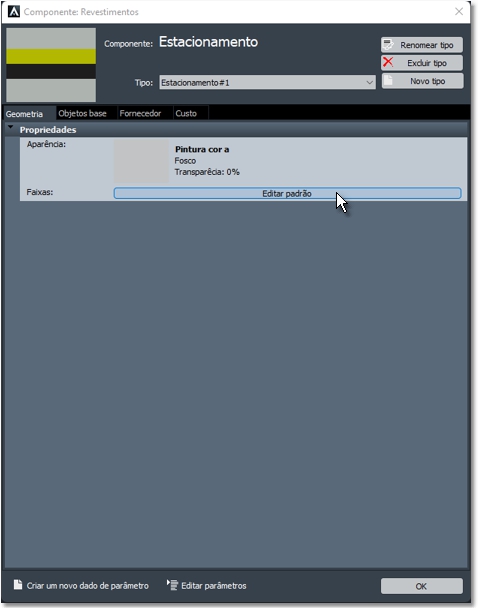

  4. Localize a propriedade Faixas e clique no botão Editar padrão ao lado;

            Propriedades do revestimento
            Propriedades do revestimento

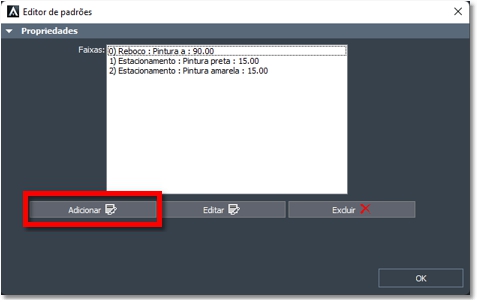

  5. No Editor de padrão, clique sobre o botão Adicionar para criar uma nova faixa;

            Faixas

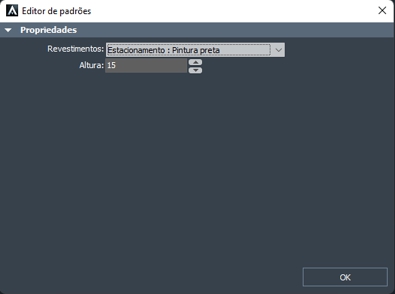

  6. Selecione o estilo de revestimento desejado para a faixa e indique sua altura, que será preenchida a partir da base da parede ou de uma faixa anterior;

            Faixas

  7. Pressione OK para finalizar a edição da nova faixa;
  8. De volta ao editor de padrões, clique em Adicionar se deseja criar outra faixa ou OK para concluir;
  9. Pressione OK novamente no editor de propriedades para retornar ao projeto.

Paginação personalizada em lados de paredes

Este recurso permite criar uma paginação personalizada para cada um dos lados de uma parede.

        Paginação personalizada em paredes

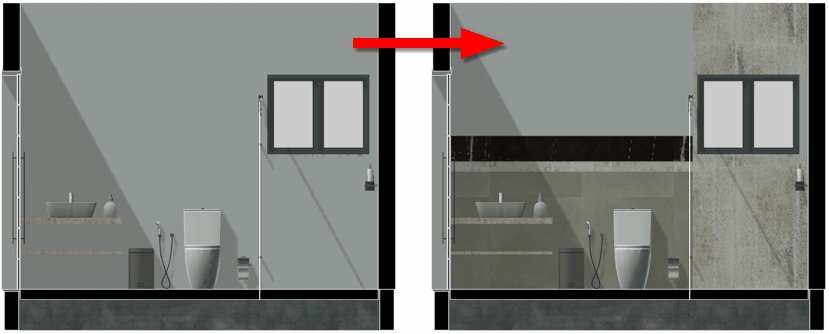

        Exemplo de paginação personalizada em lados de paredes

  1. Na aba PAREDES, menu Anexos, clique sobre o botão Paginação Paginação;
  2. Em seguida, clique no projeto sobre a lateral da parede que deseja editar;

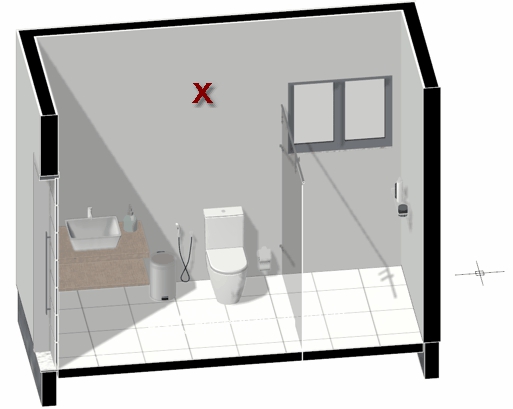

            Clique sobre a lateral da parede

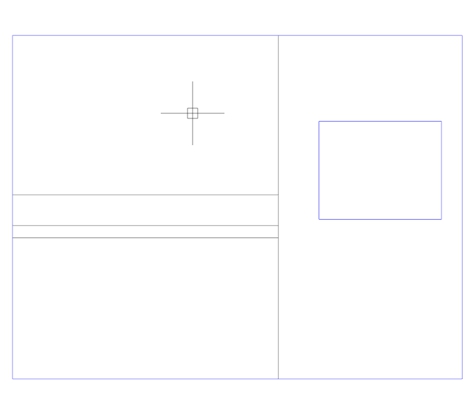

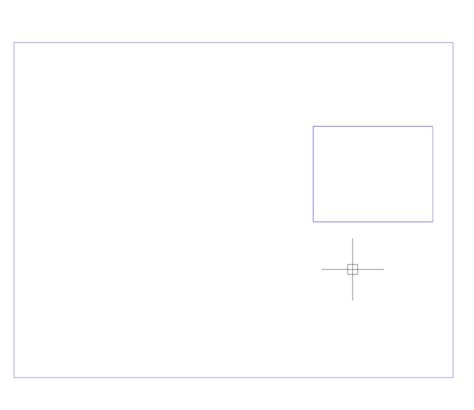

  3. O programa entra em modo de edição mostrando um esboço da lateral da parede e suas aberturas;
            Esboço da lateral da parede

  4. Com comandos de desenho 2D como Linhas ou Arcos crie os contornos das regiões que pretende associar um revestimento diferente;

            Contorno das regiões

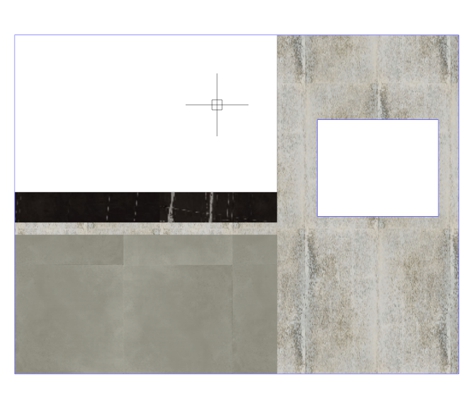

  5. Preencha as regiões usando o comando Revestimentos Revestimentos no menu Anexos. Neste momento, o comando Revestimentos funcionará de forma a criar regiões preenchidas com os estilos escolhidos. Essas regiões serão sobrepostas ao revestimento original da parede;

            Preenchimento com revestimentos

  6. Para finalizar a edição da paginação, clique sobre o botão Concluir Concluir localizado ao lado do Quadro de comando.

            Parede com paginação concluida
            Lateral da parede com a paginação finalizada
