Compatibilização de arquivos .IFC

A partir da versão 5.0.2 o ArchiStation trouxe suporte para importar a geometria e também todos os dados e informações de arquivos .IFC. Neste tutorial pretendemos demonstrar como funciona a ferramenta de compatibilização de projetos neste formato.

Inserindo referências .IFC

  1. Acesse a aba FERRAMENTAS e clique sobre o ícone Inserir referência IFC ;
  2. Selecione o arquivo .IFC desejado para inserir no projeto e clique em Abrir;

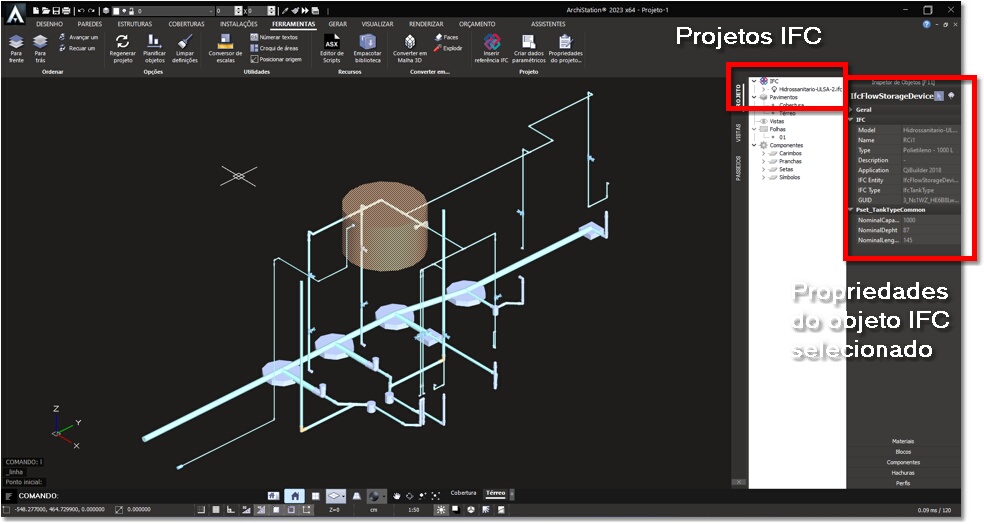

  3. O arquivo .IFC deverá ser aberto e uma referência passa a ser mostrada no Gerenciador de projetos.


            Exemplo de revestimento de meia parede aplicado nas paredes da cozinha de uma escola

Depois de inserir todos os arquivos IFC de referência de seu projeto, você poderá controlar a visibilidade, deixando visível ou invisível clicando na lâmpada a frente do nome do arquivo no Gerenciador de projeto.

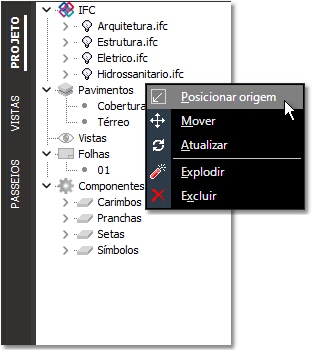

Ao clicar sobre o nome do arquivo com o botão direito do mouse, será exibido um menu com as seguintes opções:



  • Posicionar origem - Permite definir um ponto de origem para o arquivo IFC. Pode ser usado para ajustar arquivos do mesmo projeto que não tenham o mesmo ponto de origem;
  • Mover - Permite alterar o ponto de origem movendo o projeto com a indicação de dois pontos de referência, base e destino;
  • Atualizar - Importa novamente o arquivo indicado e atualiza os objetos caso tenham sido modificados.
  • Explodir - Transforma todos os objetos do arquivo IFC em malhas 3D que poderão ser utilizadas no projeto.
  • Excluir - Remove a referência do projeto.
